2015年纳智捷大7是一款高性能豪华轿车，拥有出色的驾驶性能和豪华内饰，备受汽车爱好者的追捧。为了帮助车主更好地了解和维护这款车辆，纳智捷发布了相应的维修手册电路图和维护指南。
纳智捷大7维修手册电路图

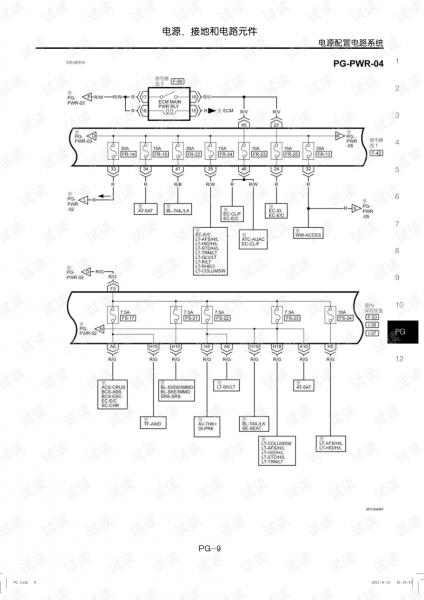

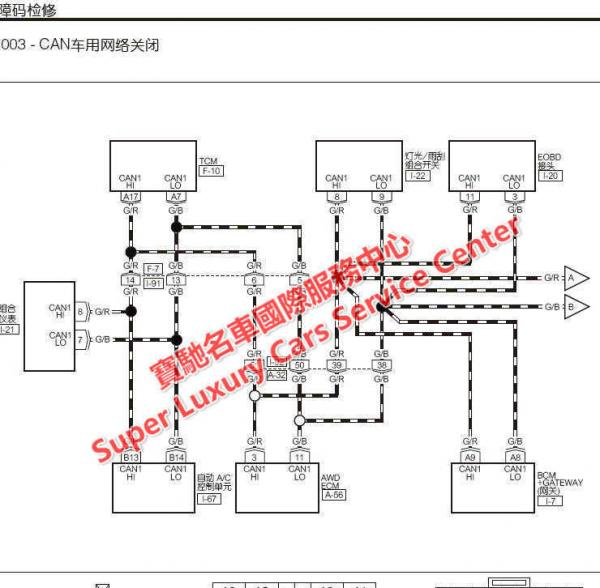

以下是部分2015纳智捷大7维修手册电路图：
表格1: 电路图概览
纳智捷大7维修指南
--------------------------------------------------------------
| 电路图名称 | 描述 |
--------------------------------------------------------------
| 发动机电路图 | 包含发动机的各个电路和传感器 |
--------------------------------------------------------------
| 车身控制电路图 | 控制车身电子设备的电路图 |
--------------------------------------------------------------
| 制动系统电路图 | 包含制动系统的各个电路和传感器 |
--------------------------------------------------------------
| 灯光系统电路图 | 控制灯光系统的电路图 |
--------------------------------------------------------------
这些电路图提供了车辆各个系统和部件的详细信息，可以用于故障诊断和维修。车主可以根据手册中的电路图，了解车辆各个电路的连接方式，找到故障的根源并进行维修。
除了电路图，维修手册还包含了详细的维护指南，包括保养周期、更换零部件的注意事项等。以下是部分维护指南内容：
表格2: 维护指南摘要
--------------------------------------------------------------
| 维护内容 | 注意事项 |
--------------------------------------------------------------
| 发动机保养 | 定期更换机油和滤清器 |
--------------------------------------------------------------
| 刹车系统维护 | 定期检查刹车片厚度及制动液 |
--------------------------------------------------------------
| 轮胎保养 | 定期检查胎压和磨损程度 |
--------------------------------------------------------------
| 电瓶维护 | 定期检查电瓶电压和清洁端子 |
--------------------------------------------------------------
通过遵循维护手册中的指南进行定期维护，可以确保纳智捷大7的性能和可靠性。此外，维护手册还包含了常见故障的排除方法和维修建议，为车主提供了方便和实用的信息。
- 01 一般信息
- GI一般信息
- 01注意事项
- 02如何使用本手册
- 03电气故障的维修信息
- 04顶高点
- 05拖吊车拖吊
- 06标准螺栓的锁紧扭力
- 07车辆识别信息
- 02 发动机
- ACS定速巡航控制系统
- 01注意事项
- 02定速巡航控制系统
- CO发动机冷却系统
- 01注意事项
- 02准备事项
- 03冷却系统
- 04水箱
- 05节温器
- 06进气冷却器
- 07维修数据与规格(SDS)
- EC发动机控制系统
- 01注意事项
- 02发动机的车载诊断(OBD)系统
- 03准备事项
- 04DTC索引
- 05发动机控制系统(系统图)
- 06发动机控制系统(真空管路图)
- 07ECM控制系统
- 08电子点火(EI)系统
- 09空调切断控制
- 10燃油切断控制(在无负荷与发动机转速高时)
- 11CAN通信单元
- 12基本维修程序
- 13ECM版本确认方式
- 14车载诊断(OBD)系统
- 15故障诊断
- 16间歇性事件的故障诊断
- 17车辆完修确认程序
- P0068 - 电子节气门_空气流量_作动问题
- P0072 - 大气压力温度传感器电压太低
- P0105 - 进气压力传感器没有作动
- P0107 - 进气压力传感器电压太低
- P0112 - 增压后进气温度传感器电压太低
- P0117 - 冷却液温度传感器电压太低
- P0122 - ETC_TPS_1_数值太低
- P0131 - 氧传感器(前)电压太低
- P0134 - 氧传感器(前)开路
- P0135 - 氧传感器(前)加热器问题
- P0137 - 氧传感器(后)电压太低
- P0140 - 氧传感器(后)开路
- P0141 - 氧传感器(后)加热器问题
- P0171 - 燃油修正_B1_过稀
- P0222 - ETC_TPS_2_数值太低
- P0230 - 燃油泵故障
- P0236 - 增压后进气压力传感器电压值不正确
- P0237 - 增压后进气压力传感器电压太低
- P0261 - 第一缸喷油嘴回路电压太低
- P0264 - 第二缸喷油嘴回路电压太低
- P0267 - 第三缸喷油嘴回路电压太低
- P0270 - 第四缸喷油嘴回路电压太低
- P0324 - 爆震控制系统
- P0335 - 曲轴位置传感器没有信号
- P0340 - 凸轮轴位置传感器没有信号
- P0351 - EST (点火模块)_A_故障
- P0458 - 活性碳罐电磁阀输出电压太低
- P0462 - 燃油油位传感器电压太低
- P0481 - 风扇控制_高速_输出故障
- P0504 - 制动开关联动性问题
- P0532 - AC_制冷剂压力传感器电压太低
- P0551 - 动力转向机油压力传感器_效能降低
- P0562 - 系统电压太低
- P0564 - CRZD (定速控制系统)_模拟输入信号范围值问题
- P0565 - CRZD (定速控制系统)_开关输入有噪声
- P0567 - CRZD (定速控制系统)_恢复信号输入有噪声
- P0568 - CRZD (定速控制系统)_设定信号输入有噪声
- P0571 - 制动灯开关问题
- P0606 - 加速减速信号_输入关连性问题
- P0607 - ETC_双控制回路
- P0641 - ETC_参考电压_A_超过范围
- P0646 - AC压缩机继电器_输出电压太低
- P0650 - MIL_发动机故障灯输出信号失效
- P0685 - ECM主电源继电器_到点火系统输出故障
- P1167 - 氧传感器(前)过浓
- P1171 - 氧传感器(前)过稀
- P1336 - 曲轴感应齿数错误修正
- P1696 - 应答器授权失效
- P2101 - ETC_节气门作动控制问题
- P2104 - ETC_强制怠速
- P2105 - ETC_强制关闭
- P2106 - ETC_电源管理问题
- P2110 - ETC_效能限制
- P2119 - ETC_TPS节气门恢复问题
- P2122 - 油门踏板(APS)_1_范围值太低
- P2127 - 油门踏板(APS)_2_范围值太低
- P2135 - ETC_TPS_关连性问题
- P2138 - 油门踏板(APS)_1_2_修正问题
- P2156 - ETC_节气门作动效能问题
- P2228 - 大气压力温度传感器电压太低
- U0001 - CAN_通信问题
- U0101 - CAN_与TCM_通信问题
- U0121 - CAN_与ABS_通信问题
- U0167 - 芯片防盗ECU(ICU)通信失效
- Z维修数据与规格(SDS)
- EM发动机机构
- 02准备事项
- 03噪音震动及抖动(NVH)故障诊断
- 04发动机饰盖拆卸与安装
- 05空气滤清器和空气导管拆卸与安装
- 06拆卸空气滤清器
- 07发动机总成拆卸与安装
- 08分离发动机和变速箱
- 09拆卸驱动皮带
- 10拆卸附件
- 11拆卸进气歧管及燃油轨
- 12拆卸排气侧
- 13拆卸节温器与机油冷却器水管
- 14拆卸正时系统
- 15拆卸凸轮轴与气缸盖
- 16拆卸气门阀机构
- 17拆卸油底壳与平衡轴箱
- 18拆卸气缸体与下曲轴箱
- 19气缸体与下曲轴箱安装
- 20油底壳与平衡轴箱安装
- 21气门阀机构安装
- 22凸轮轴与气缸盖安装
- 23正时系统安装
- 24点火系统零件安装
- 25节温器与机油冷却器安装
- 26排气侧安装
- 27进气歧管及燃油轨安装
- 28附件侧安装
- 29驱动皮带安装
- 30维修数据与规格(SDS)
- EX排气系统
- 01检查排气系统
- 02拆卸与安装
- FL燃油系统
- 01一般维修工具
- 02燃油系统
- 03油箱
- 04燃油液位指示及燃油泵
- 05汽油滤清器拆卸与安装
- 06维修数据与规格(SDS)
- LU发动机润滑系统
- 01注意事项
- 02准备事项
- 03润滑系统
- 04发动机机油
- 05机油滤芯
- 06机油冷却器
- 07机油泵
- 08维修数据与规格(SDS)
- 03 变速箱
- AT自动变速箱系统
- 01注意事项
- 02准备事项
- 03自动变速箱系统
- 04系统说明
- 05简图
- 06配线图
- 07 TCM的端子与参考值
- 08故障诊断
- 09 ATF冷却器清洁与检查
- 10拆卸与安装
- 11维修数据与规格(SDS)
- 04 传动系统
- FAX前轴
- 01注意事项
- 02准备事项
- 03噪音和震动诊断
- 04前转向节总成
- 05前轮毂轴承
- 06拆卸与安装
- 07分解与组装
- 08维修数据
- PR传动轴
- 01噪音、震动和抖动(NVH)故障诊断
- 02车上检查及维修
- 03拆卸与安装
- 04维修数据与规格(SDS)
- RAX后轴
- 01注意事项
- 02准备事项
- 03噪音、震动和抖动(NVH)故障诊断
- 04后车轮轮毂
- 05后轮毂总成(2WD)
- 06后轮毂轴承(2WD)
- 07后轮毂总成(AWD)
- 08后轮毂轴承(AWD)
- 09后传动轴(AWD)
- RFD最终传动齿轮
- 01注意事项
- 02最终传动齿轮箱系统
- 03拆卸与安装
- 04维修数据与规格(SDS)
- TF传动齿轮箱
- 01注意事项
- 02噪音、震动和抖动(NVH)故障诊断
- 03传动齿轮箱系统
- 04拆卸与安装
- 05全时四轮驱动(AWD)系统
- 06故障码检修
- 07维修数据与规格(SDS)
- 05 悬架系统
- FSU前悬架
- 01注意事项
- 02准备事项
- 03噪音和震动诊断
- 04前悬架总成
- 05车上检查及维修
- 06前防倾杆与连杆
- 07下控制臂的拆装
- 08下控制辟前衬套拆装
- 09前悬架横梁的拆装
- 10前悬架前衬套的拆装
- 11维修数据
- RSU后悬架
- 01注意事项
- 02噪音、震动和抖动(NVH)故障诊断
- 03后悬架横梁总成
- 04车上检查与维修
- 05后悬架横梁的拆卸与安装
- 06后悬架横梁衬套的拆卸与安装
- 07减振器的拆卸与安装
- 08后悬架螺旋弹簧
- 09后侧向拉杆的拆卸与安装
- 10后防倾杆的拆卸与安装
- 11维修数据与标准(SDS)
- WT车轮与车胎
- 01噪音和震动诊断
- 02车轮说明
- 03轮圈检查
- 04拆卸与安装
- 05维修数据与规格
- 06 制动系统
- BRC制动控制系统
- 01注意事项
- 02系统
- 03故障诊断
- 04针对症状的故障诊断
- 05拆卸与安装
- 06故障码检修
- 07注意事项
- 08系统
- 09故障诊断
- 10针对症状的故障诊断
- 11拆卸与安装
- 12故障码检修
- BR制动系统
- 01注意事项
- 02准备事项
- 03噪音震动诊断
- 04制动踏板
- 05制动油
- 06制动油管及软管
- 07制动总泵
- 08制动助力器
- 09真空管路
- 10前盘式制动器
- 11后盘式制动器
- 12维修数据
- PB驻车制动系统
- 01零部件位置
- 02系统说明
- 03简图
- 04配线图
- 05电子驻车制动控制模块的端子与参考值
- 06诊断仪器基本操作程序
- 07故障诊断程序
- 08电源与接地电路检查
- 09检查电子驻车制动开关
- 10电子驻车制动控制模块的拆卸与安装
- 11电子驻车制动开关的拆卸与安装
- 12故障码检修
- 07 转向系统
- PS动力转向系统
- 01注意事项
- 02准备事项
- 03噪音、震动和抖动(NVH)故障诊断
- 04动力转向油
- 05方向盘
- 06转向柱
- 07动力转向齿轮与连杆组
- 08动力转向油泵
- 09液压管路
- 10维修数据与规格(SDS)
- 08 保护系统
- SB安全带
- 01注意事项
- 02前排座椅安全带
- 03驾驶员侧座椅安全带
- 04第二排座椅安全带
- 05第三排座椅安全带
- 06第三排座椅安全带 (类型二)
- 07座椅安全带检查
- 08下端固定片和儿童用系带系统
- SRS辅助保护系统
- 02注意事项
- 03辅助保护系统
- 04拆卸与安装
- 05气囊模块报废处置
- 06碰撞诊断
- 07故障码检修
- 09 车身
- BL车身、门锁和安全系统
- 01注意事项
- 02准备事项
- 03异响故障诊断
- 04发动机盖
- 05电动门锁系统
- 06智能遥控无钥匙进入系统 (智能钥匙)
- 07电动尾门系统
- 08车门
- 09加油口盖开启器系统
- 10智能钥匙系统(I-Key)
- 11芯片防盗系统-ICU(PUSH START)
- 12车身修复
- EI内饰和外饰
- 01注意事项
- 02噪音故障诊断
- 03固定扣
- 04前保险杠的拆卸与安装
- 05后保险杠的拆卸与安装
- 06后保险杠侧支架的拆卸与安装
- 07后通风罩的拆卸与安装
- 08水箱护罩的拆卸与安装
- 09前牌照饰板的拆卸与安装
- 10前标志饰板的拆卸与安装
- 11通风罩饰盖的拆卸与安装
- 12前翼子板的拆卸与安装
- 13前翼子板护盖的拆卸与安装
- 14后翼子板护盖的拆卸与安装
- 15中央挡泥板的拆卸与安装
- 16车顶行李架的拆卸与安装
- 17车顶扰流板的拆卸与安装
- 18前车体侧边饰条的拆卸与安装
- 19前车门外水切的拆卸与安装
- 20后车门外水切的拆卸与安装
- 21前车门饰板的拆卸与安装
- 22后车门饰板的拆卸与安装
- 23前门槛外侧饰板的拆卸与安装
- 24后门槛外侧饰板的拆卸与安装
- 25前门槛内侧饰板(驾驶员侧)的拆卸与安装
- 26前门槛内侧饰板(乘客侧)的拆卸与安装
- 27 A柱上饰板(驾驶员侧)的拆卸与安装
- 28 A柱上饰板(乘客侧)的拆卸与安装
- 29 A柱下饰板(驾驶员侧)的拆卸与安装
- 30 A柱下饰板(乘客侧)的拆卸与安装
- 31 B柱饰板的拆卸与安装
- 32 C柱饰板的拆卸与安装
- 33 D柱饰板的拆卸与安装
- 34 后行李舱左侧饰板的拆卸与安装
- 35 后行李舱右侧饰板的拆卸与安装
- 36尾门饰板的拆卸与安装
- 37地板饰板的拆卸与安装
- 38车顶内衬的拆卸与安装
- GW玻璃、车窗系统和后视镜
- 01注意事项
- 02杂音故障诊断
- 03挡风玻璃
- 04后窗玻璃与饰条
- 05电动窗系统
- 06前车门玻璃调整器总成的拆卸与安装
- 07后车门玻璃调整器总成的拆卸与安装
- 08侧车窗玻璃
- 09车内后视镜的拆卸与安装
- 10后窗除雾器与车门后视镜除雾器系统
- 11车门后视镜系统
- IP仪表板
- 01注意事项
- 02噪音故障诊断
- 03仪表板总成
- 04驾驶侧仪表下饰板的拆卸与安装
- 05驾驶侧膝部下饰板的拆卸与安装
- 06右前乘客侧膝部下饰板的拆卸与安装
- 07手套箱的拆卸与安装
- 09换档饰板的拆卸与安装
- 10人机操作界面(HMI)的拆卸与安装
- 11中央扶手的拆卸与安装
- 12前空调控制的拆卸与安装
- 13中央饰条的拆卸与安装
- 14前显示屏幕饰板的拆卸与安装
- 15仪表中间饰板的拆卸与安装
- 16仪表左侧饰板的拆卸与安装
- 17组合仪表的拆卸与安装
- 18前乘客侧气囊模块的拆卸与安装
- 19前乘客侧饰条的拆卸与安装
- 20前显示屏幕的拆卸与安装
- 21 A柱上、下饰板(驾驶侧)的拆卸与安装
- 22 A柱上、下饰板(乘客侧)的拆卸与安装
- 23 发动机盖拉柄的拆卸与安装
- 24 换档杆总成安装支架的拆卸与安装
- 25仪表板总成与仪表板横梁的拆卸与安装
- RF天窗
- 01注意事项
- 02异响故障诊断
- 03天窗
- 04装配调整
- SE座椅
- 02注意事项
- 03异响故障诊断
- 04驾驶侧记忆座椅系统
- 05前乘客侧电动座椅系统
- 06防盗座椅系统
- 07按摩座椅及椅背腰靠系统
- 08座椅加热及通风系统
- 09拆卸与安装
- 10 空调系统
- ATC自动空调系统
- 01注意事项
- 02准备事项
- 03空调系统油
- 04自动空调系统
- 05拆卸与安装
- 06故障码检修
- 07维修数据与规格(SDS)
- 11 电气
- AV影音娱乐、电话通讯和卫星导航
- 01注意事项
- 02 THINK+系统
- 03人机操作界面(HMI)
- 04 DVD影音系统
- 05前显示屏
- 06后显示屏
- 07 SWITCH BOX系统
- 08人机操作界面(HMI) (SWITCH BOX系统)
- 09 DVD影音系统(SWITCH BOX系统)
- 10前显示屏(SWITCH BOX系统)
- BCS车身控制系统
- 01注意事项
- 02 BCM (车身控制模块)系统
- 03故障码检修
- DI驾驶员信息系统
- 01注意事项
- 02组合仪表
- 03警告蜂鸣声
- 04后声纳系统
- 05停车辅助系统
- 06CCD倒车显影系统(SWITCH BOX系统)
- 07环景影像系统(Eagle View+)
- 08行车偏移警示系统(LDWS+)
- 09夜视辅助系统(Night Vision+ SYSTEM)
- LANLAN系统
- 01 注意事项
- 02 CAN 通信系统
- 03 故障码检修
- LT灯光系统
- 01注意事项
- 02前大灯附手动水平调整系统
- 03HID前大灯附自动水平调整系统(ALS)
- 04HID前大灯附主动转向前大灯系统(AFS)
- 05自动灯光系统
- 06前雾灯
- 07后雾灯
- 08转向信号灯与危险警告灯
- 09制动灯
- 10倒车灯
- 11驻车灯、牌照灯与尾灯
- 12室内灯
- 13照明灯
- 14灯光雨刮器组合开关模块(COLUMN SW ECU)
- 15灯泡规格
- PG电源、接地和电路元件
- 01注意事项
- 02电源配置电路系统
- 03前控制模块(FECU)电路系统
- 04电源分配器(PDU)电路系统
- 05电气单元位置
- 06保险丝与易熔丝
- 07线束接头
- SC起动与充电系统
- 01注意事项
- 02蓄电池
- 03起动系统
- 04充电系统
- 05维修数据与规格(SDS)
- WW雨刮器、清洗器、喇叭与电源插座
- 01注意事项
- 02前雨刮器与清洗器系统
- 03后雨刮器与清洗器系统
- 04前大灯清洗器系统
- 05电源插座
- 06喇叭
- 12 保养
- MA保养
- 01注意事项
- 02准备事项
- 03保养概述
- 04定期保养
- 05维修数据与规格(SDS)
